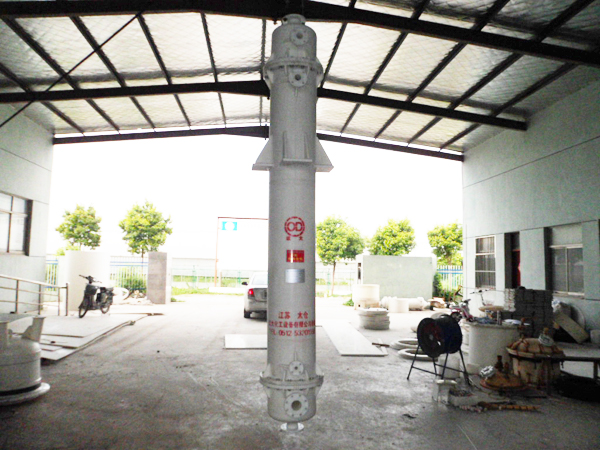

石墨改性聚丙烯列管式降膜吸收器

添加时间:2014-12-24 9:50:28 人气:7176



a.气体入口   d.冷却水进口   上部:内有锯齿形溢流分布装置。
b.循环液进口  e.尾气出口    中部:冷却吸收段。
c.冷却水出口  f.成品出口     下部:气液分离段。

用  途:主要用于生产盐酸,氢氟酸等,也可用于副产氯化氢、二氧化硫气体等各种废气、尾气的吸收。
特  点:吸收效率高、耐腐蚀、不结垢、重量轻、使用寿命长、维修方便等优点、是一种新型的气体吸收设备。
工作温度:-5℃~125℃;
工作介质:参照聚丙烯耐腐蚀特性;
工作压力:正压:≤0.3MPa 负压:≤0.1MPa
出厂水压试度:0.4MPa(壳程)
注意事项:(1)吸收器上部内有溢流分布装置,安装时保证垂直度,流体流量要控制在每根吸收管内壁有2mm水膜。
     (2)管道安装应保证气体的通畅。

规格对照表

吸收面积
m2
吸收列管 外形尺寸mm 安装尺寸mm 气体
进口
液体
进口
冷却水
出口
冷却水
进口
尾气
出口
成品
出口
公称
面积
m2
实际
面积
m2
管数
(根)
规格
(mm)
ф1 L H H1 ф2 a b c d e f
6 6.02 58 ф20
×1.7
310 1650 2530 550 545 80 50 40 40 70 70
10 10.15 66 ф20
×1.7
310 2500 4380 835 545 80 50 40 40 70 70
15 15.14 66 ф20
×1.7
310 3600 4480 1200 545 100 70 50 50 80 80
15 15.18 104 ф20
×1.7
400 2500 3380 835 645 100 70 50 50 80 80
20 20.64 132 ф20
×1.7
400 2500 3380 835 645 100 70 50 50 80 80
25 25.11 132 ф20
×1.7
400 3100 3980 1303 645 100 70 50 50 80 80
30 30 214 ф20
×1.7
500 2300 3240 766 775 100 80 70 70 80 80
40 40.05 214 ф20
×1.7
500 3000 3940 1000 775 100 80 70 70 80 80
50 50.65 214 ф20
×1.7
500 3800 4740 1266 775 100 80 70 70 80 80
60 60.57 20 ф20
×1.7
630 3000 3950 1000 880 150 80 80 80 125 125
80 80.76 428 ф20
×1.7
630 3000 4950 1000 880 150 80 80 80 125 125
100 101.15 488 ф20
×1.7
800 3300 4300 1100 1050 200 100 100 100 150 150
120 122.2 488 ф20
×1.7
800 4000 5000 1340 980 200 100 100 100 150 150
150 153 488 ф20
×1.7
800 5000 6000 1670 980 200 100 100 100 150 150
200 202 488 ф20
×1.7
800 6600 7600 2200 980 200 100 100 100 150 150


注:管接口方位尺寸均可自定
